Anwendungen auf Leiterplatten

Der Trend bei PCBs und Leiterplatten geht weiterhin in Richtung Miniaturisierung, gleichzeitig müssen die immer kleiner werdenden Kontaktierungen und Bauteile zuverlässig funktionieren. Viele Lötstellen auf dem PCB werden daher durch flexiblere elektrisch leitende Klebstoffe ersetzt. Leitklebstoffe unterstützen auch das Wärmemanagement oder das Management der elektrischen Leitfähigkeit.

Für den Schutz der empfindlichen Bauteile werden Klebstoffe auf PCBs als Glob Tops, als Beschichtung, oder als Underfill für Chips verwendet. Panacol bietet ein breites Portfolio an Klebstoffen für Anwendungen auf Leiterplatten, die den verschiedenen Anforderungen, wie starker Haftung, Halogenfreiheit oder Temperatur- und Chemikalienbeständigkeit der unterschiedlichen Anwendungen gerecht werden.

Systemlösungen für Ihre Klebeanwendungen aus einer Hand: Als Mitglied der Hönle Gruppe bieten wir zu unseren UV-härtenden Klebstoffen passende LED-UV- und UV-Aushärtegeräte über unseren Systempartner Dr. Hönle AG.

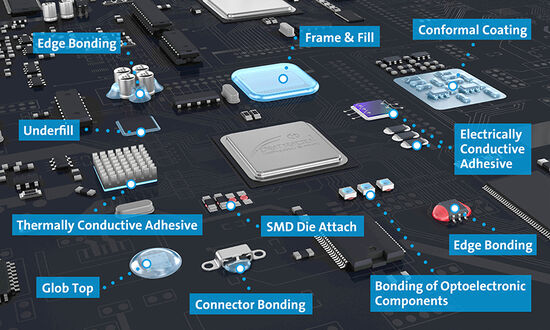

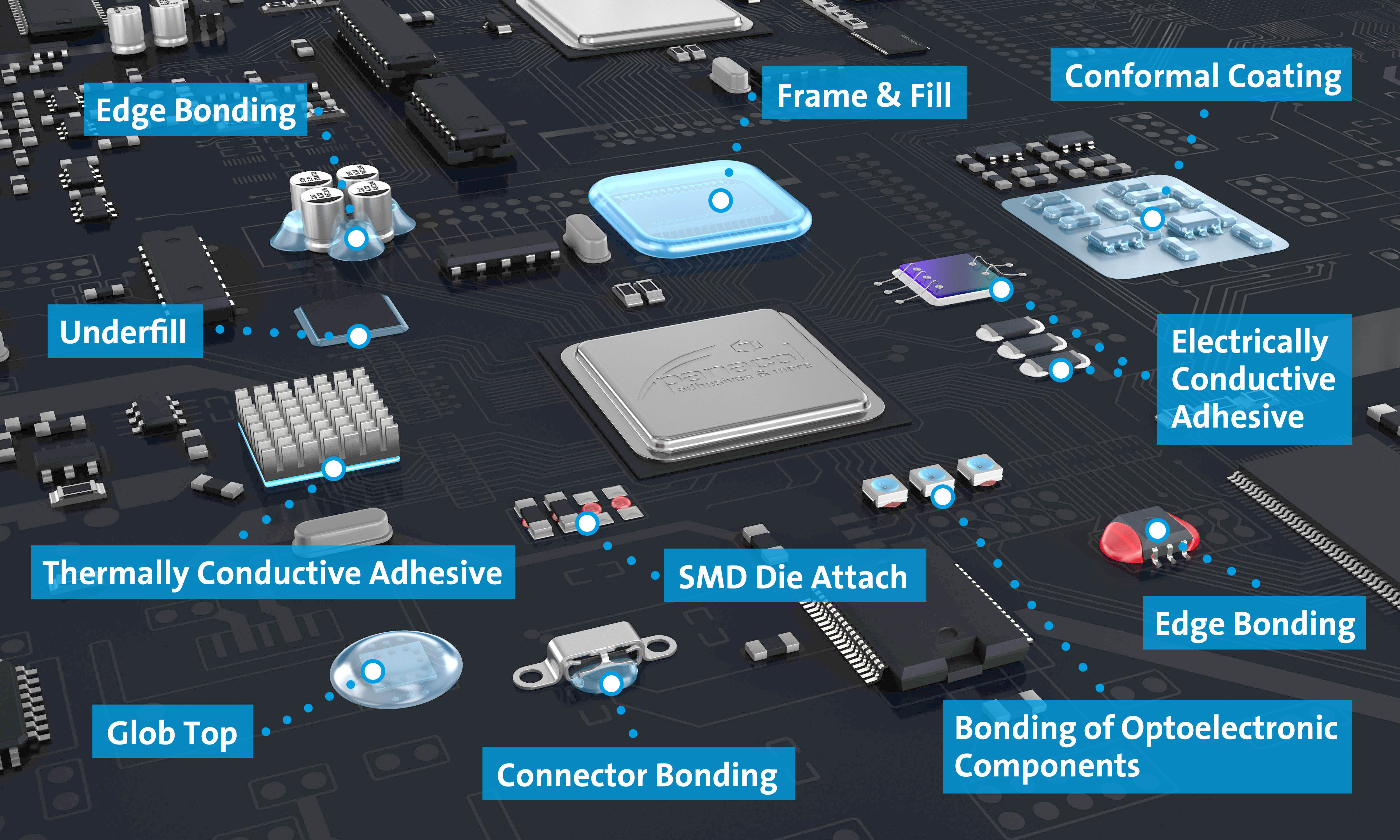

Klebstoffe auf PCBs mit Beschriftung

Darstellung der unterschiedlichen Klebe-Anwendungen auf PCBs (zum Vergrößern hier klicken)

Daten und Fakten zu

Elecolit®  - Elektrisch und thermisch leitende Klebstoffe

Vitralit® - UV-Klebstoffe

Structalit® - Strukturklebstoffe


Downloads:

Smarte Klebelösungen für PCBs (pdf)

Adhesives for Flex PCBs (pdf)

Elecolit® (pdf)
Elektrisch und thermisch leitfähige Klebstoffe

 Anwendungen von Klebstoffen auf Leiterplatten oder PCBs sind vielfältig:

Flip Chip Underfill

Underfills werden für die mechanische Stabilisierung von elektronischen Baugruppen und Flip Chips verwendet. Dies ist speziell zur Unterstützung von BGA (Ball Grid Array)-Chips-Verlötungen notwendig.

mehr erfahren

Sichern von SMDs auf Leiterplatten

Vor dem Löten werden Chips oder SMDs (surface mounted devices) häufig mit Spezial- oder UV-Klebstoffen auf dem PCB gesichert.

mehr erfahren

Edge Bondings

Edge oder Corner Bondings gewährleisten höchste Stabilität von höheren Bauteilen oder Kondensatoren auf Leiterplatten.

mehr erfahren

Glob Top-Vergussmasse

Vergussmassen werden in der Elektronik häufig als sogenanntes Glob Top zum Schutz von Elektronikkomponenten eingesetzt.

mehr erfahren

Beschichtung und Conformal Coating

Beschichtungen und Conformal Coatings werden zum Schutz von Bauteilen gegen Umwelteinflüsse eingesetzt.

mehr erfahren

Frame-and-Fill

Frame-and-Fill-Klebstoffe von Panacol sind optimal aufeinander abgestimmt und härten thermisch oder mit UV-Licht.

mehr erfahren

Konnektorenverklebung

Mit Struktur- oder dualhärtenden UV-Klebstoffen lassen sich Konnektoren schnell und zuverlässig auf Leiterplatten befestigen.

mehr erfahren

Elektrisch leitfähige Klebstoffe

Elektrisch leitfähiger Klebstoff ist die perfekte Lösung für das elektrische Kontaktieren auf Leiterplatten und anderen temperatursensiblen Materialien.

mehr erfahren

Klebstoffe mit Wärmeleitfähigkeit

Klebstoffe mit Wärmeleitfähigkeit werden vielfach für die Wärmeableitung von Leistungselektronik eingesetzt.

mehr erfahren
