Elektrisch leitfähiger Klebstoff für Anwendungen auf Leiterplatten

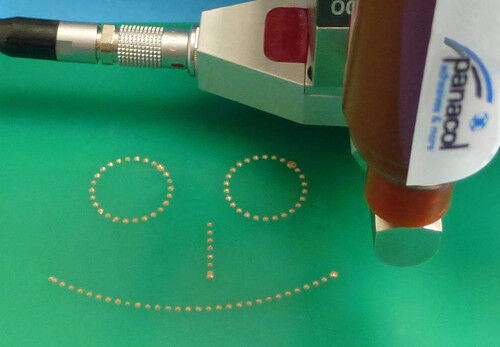

Elektrisch leitfähiger Klebstoff ist die perfekte Lösung für das elektrische Kontaktieren auf Leiterplatten und anderen temperatursensiblen Materialien, da die Härtungstemperatur deutlich unter Löttemperaturen liegt. Außerdem ist leitfähiger Klebstoff wesentlich flexibler als Verlötungen und hält somit auch Vibrationen oder Schwingungen stand. Leitfähiger Klebstoff kann auch gejetted oder geplottet werden, so dass wesentlich filigranere Leitungen als beim Löten entstehen. Ein weiterer Vorteil gegenüber dem Löten ist, dass elektrisch leitfähiger Klebstoff blei- und lösemittelfrei ist.

Anisotrop leitfähiger Klebstoff (ACA) wird etwa zum Kontaktieren von vielen filigranen Verbindungsstrukturen auf Leiterplatten, etwa bei der LCD-Anbindung oder beim Kontaktieren von flexiblen PCBs, verwendet. Isotrop leitfähiger Klebstoff (ICA) hingegen leitet die Elektrizität in alle Richtungen, so dass dieser Klebstoff bei Anwendungen wie Chip-Kontaktierung oder elektrisch leitfähiger SMD-Verklebung zum Einsatz kommt.

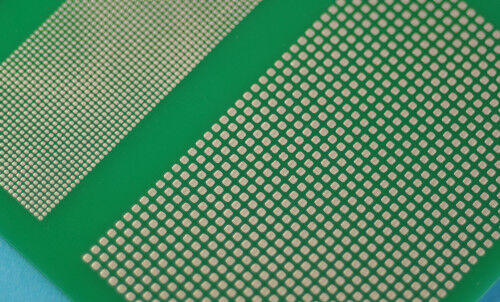

Mit der Elecolit®-Reihe bietet Panacol ein breites Spektrum von elektrisch leitfähigen Klebstoffen: 1K-Klebstoffe, die sich einfach mit Dispensern, Siebdruck oder im Jetverfahren auftragen lassen, sowohl als auch 2K-Produkte, die bei Raumtemperatur aushärten und eine lange Lagerzeit haben.

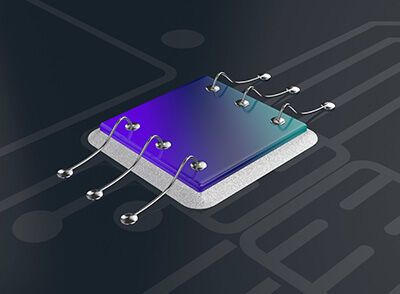

Elektrisch leitfähiger Klebstoff für Anwendungen auf Leiterplatten

Elektrisch leitfähiger Elecolit®-Klebstoff wird beispielsweise für Die Attach-Anwendungen eingesetzt

Download:

Elecolit® (pdf)
Elektrisch und thermisch leitende Klebstoffe

In der folgenden Tabelle finden Sie eine Auswahl von elektrisch leitfähigen Klebstoffen.

Technische Datenblätter können durch Klicken auf den Klebstoffnamen heruntergeladen werden.

Elektrisch leitfähiger Klebstoff Anwendung Viskosität [mPas] Basis Aushärtung* Besondere Eigenschaften
Elecolit® 3012 elektrisch leitende Kontaktierung
Verklebung von Chips und Bauteilen
pastös Epoxidharz thermisch Elektrisch leitend (ICA),
wärmeleitend,
geeignet für Siebdruck
Elecolit® 3025 Wärmeempfindliche Bauteile kontaktieren 80.000-90.000 2K-Epoxid thermisch
Raumtemperatur
Elektrisch leitend (ICA),
wärmeleitend
Elecolit® 3036 Wärmeempfindliche Bauteile kontaktieren
Flexible Schaltkreise kleben
pastös 2K-Epoxid thermisch
Raumtemperatur
Elektrisch leitend (ICA),
wärmeleitend
Elecolit® 3043 Antennendruck
Keramiksicherungen kleben
1.500-3.500 Epoxidharz thermisch Elektrisch leitend (ICA),
wärmeleitend
geeignet zum Antennendruck von RFIDs
Elecolit® 3063 LCD-Anbindung
Flexleiter kontaktieren
150.000-190.000 (LVT 25 °C, Sp.7/5 rpm); 12.000-30.000 (Rheometer 25 °C, 10s^-1) Acrylat UV + Druck
VIS + Druck
Elektrisch anisotrop leitend (ACA)
Elecolit® 3064 LCD-Anbindung
Flexleiter kontaktieren
150.000-190.000 (LVT, 25 °C, Sp. 7/5 rpm); 12.000-30.000 (Reometer, 25 °C, 10^-1) Acrylat UV + Druck
VIS + Druck
Elektrisch anisotrop leitend (ACA)
Elecolit® 3065 Flexible Schaltkreise kleben 25.000-45.000 (Rheometer, 25 °C, 10s^-1) Acrylat UV + Druck
VIS + Druck
thermisch
Elektrisch anisotrop leitend (ACA),
transparent, bräunliche Farbe
dual härtend,
geeignet zur RFID-Kontaktierung
Elecolit® 323 Bauteilverklebung pastös 2K-Epoxid thermisch Elektrisch leitend (ICA),
wärmeleitend
Zertifiziert nach ISO 10993-5/-12
Elecolit® 325 Wärmeempfindliche Bauteile kontaktieren pastös 2K-Epoxid thermisch
Raumtemperatur
Elektrisch leitend (ICA),
wärmeleitend
Elecolit® 327 Die attach
Klebstoff resistent im
Hochtemperaturbereich bis 275°C
pastös Polyimid thermisch Elektrisch leitend (ICA),
wärmeleitend
Elecolit® 336 Wärmeempfindliche Bauteile kontaktieren pastös 2K-Epoxid thermisch
Raumtemperatur
Elektrisch leitend (ICA),
wärmeleitend
Elecolit® 342 HF Abschirmung
ESD Schutz
1.000-2.000 Acrylat thermisch Elektrisch leitend (ICA),
wärmeleitend
Elecolit® 3647-1 Die attach
Flexible Leiterbahnen
Kontaktierung auf Flex PCBs
n.n. Epoxid thermisch Sehr flexibel, lösemittelfrei
Elektrisch leitend
Wärmeleitend
Elecolit® 3648 Die attach
Flexible Leiterbahnen
Kontaktierung auf Flex PCBs
OPV und Photovoltaik
10.000-15.000 (Rheometer, 10s^-1) Epoxid thermisch Sehr flexibel, lösemittelfrei
Elektrisch leitend
Wärmeleitend
Snap Cure
Aushärtung mittels Thermode möglich
Elecolit® 3653 elektrisch leitende Kontaktierung
geeignet für vibrationsbelastete Bauteile
4.000-8.000 Epoxidharz thermisch Elektrisch leitend (ICA),
wärmeleitend
Elecolit® 3655 LED Die attach
Bauteile oder Halbleiter kleben
5.000-15.000 (Rheometer, 25 °C, 10s^-1) Epoxidharz thermisch Elektrisch leitend (ICA), wärmeleitend,
thixotrop, silberne Farbe,
niedriger Ionengehalt (Na+, K+, Cl- <10ppm)
Elecolit® 3661 geeignet für flexible Schaltungsträger 20.000-40.000 Epoxidharz thermisch Elektrisch leitend (ICA),
wärmeleitend,
standfest,
flexibel
Elecolit® 414 geeignet für gedruckte Leiterbahnen auf flexiblen Trägersubstraten 6.000-15.000 Polyester thermisch Elektrisch leitend (ICA),
wärmeleitend
geeignet zum Antennendruck von RFIDs

*UV = 320 - 390 nm          VIS = 405 nm
